| RESONANZ BEI ERZWUNGENEN SCHWINGUNGEN |
| A  ERZWUNGENE SCHWINGUNGEN B ZUR THEORIE DER VERSCHIEDENEN KOPPLUNGSARTEN BEI DER ERZWUNGENEN SCHWINGUNG |
Download der PC-Programme LEISTRES und ERZWUSCH
Verwandte Untersuchungen zur Resonanz beim elektromagnetischen Schwingkreis finden Sie hier.
|

 | |

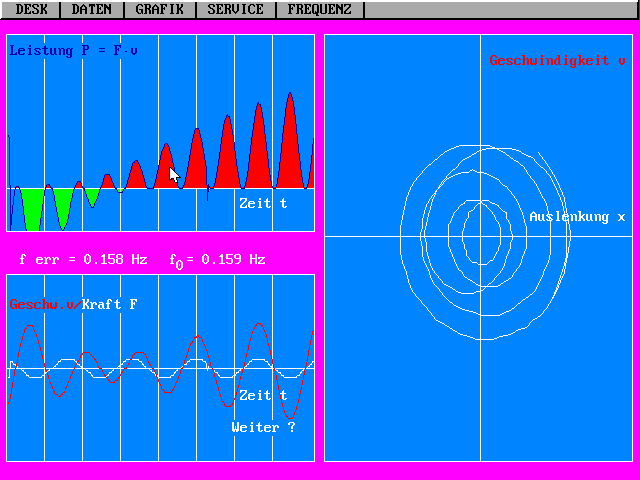

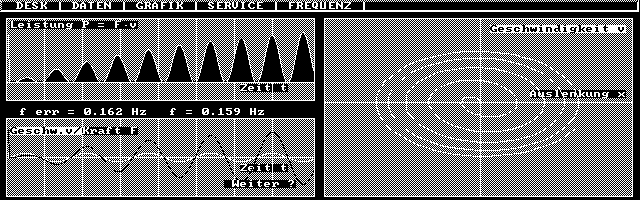

| Mit LEISTRES erzeugte Graphen eines Einschwingvorgangs sehr nahe der Resonanz. Erregende Kraft und Geschwindigkeit sind nach einiger Zeit gut in Phase, d.h. es wird fast immer dem Pendel Energie zugeführt, die zu einer Amplitudensteigerung führt, wie an den Graphen links und im Phasendiagramm rechts erkennbar ist. Wegen der Amplitudenzunahme ist das Phasendiagramm noch eine Spirale. Sie geht in einen Kreis bzw. eine Ellipse über (Grenzzyklus). Wenn - bei geeigneten Maßstäben der Achsen - ein Kreis entsteht, zeigt er konstante Radius die Erhaltung der Gesamtenergie an, für die der Radius ein Maß ist. |
|

 |

 | ||

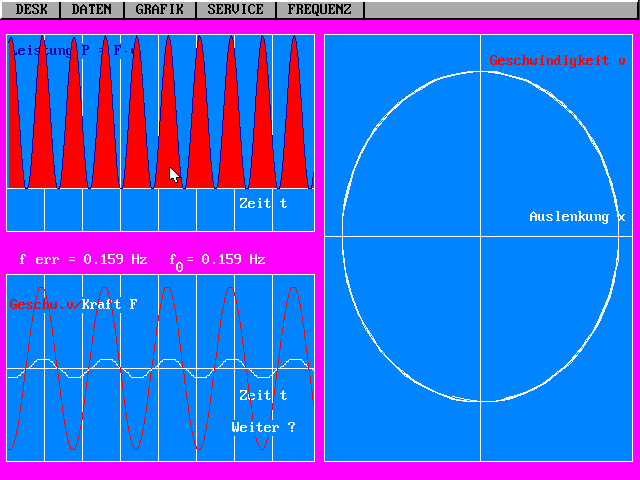

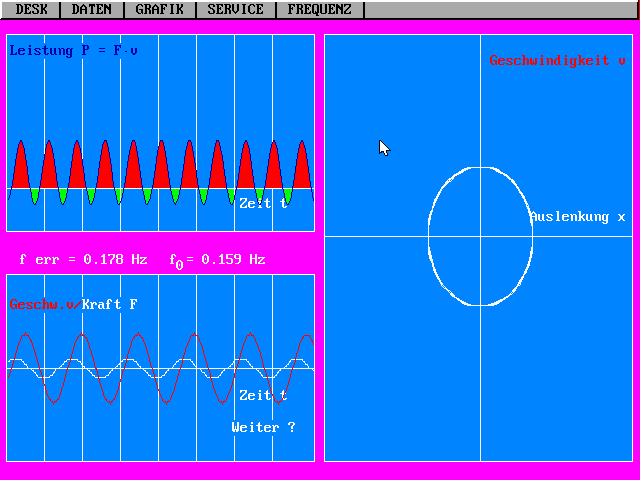

| Phasenverschiebungen zwischen erregender Kraft und Geschwindigkeit im Resonanzfall: F und v in Phase (Graphik unten links): maximale Leistungsübertragung (Graphik oben links). | Phasenverschiebungen zwischen erregender Kraft und Geschwindigkeit außerhalb des Resonanzfalls: F und v nicht in Phase: In einer Periode wird ein Teil der gelieferten Energie wieder an den Erreger zurück gegeben. |

          2. Bei sehr großen
                  Erreger-Frequenzen sind wegen der großen Wirkung der
              Trägheit die Amplituden von Auslenkung und Geschwindigkeit sehr
              klein und deshalb ist auch die Leistung P klein. Außerdem ist die
              Phasenverschiebung zwischen Geschwindigkeit und erregender Kraft
              gerade so, daß im Zeitmittel über eine Periode die geringe
              aufgenommene Leistung wieder an den Erreger zurückgeliefert wird.


          3. Im Resonanzfall,
              wenn also die Erregerfrequenz ungefähr mit der Eigenfrequenz des
              Pendels übereinstimmt, sind Kraft F und Geschwindigkeit v in Phase
              (nach der 2. Definition sogar exakt bei Übereinstimmung der
              Frequenzen). Die Leistung P = F.v ist zu allen Zeiten
              nichtnegativ; zu fast allen Zeiten wird dem Pendel vom Erreger
              Energie zugeführt. Diese dient entweder dazu, die Amplitude zu
              erhöhen, oder wird, wenn der stationäre Zustand erreicht ist,
              sofort wieder vollständig als Reibungswärme an die Umgebung
              abgegeben.
F(t), v(t) und P(t)
Phasendiagramm (besonders eindrucksvoll beim Anfachen oder Abklingen einer gedämpften Schwingung mit Entstehung eines Grenzzyklusses)

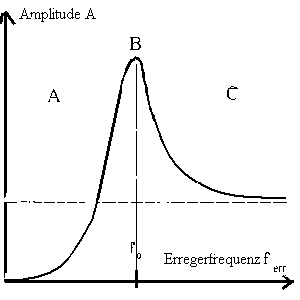

Resonanzkurve
gemischte Darstellungsformen.

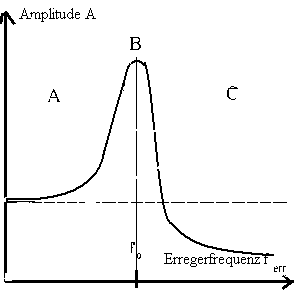

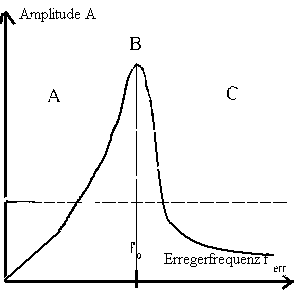

          Die Resonanzkurve ist stark von
              der gewählten Kopplungsart abhängig. Gerade die charkteristischen
              Unterschiede werden etwa beim Seismographen genutzt. Bei der
              Darstellung der Resonanzkurve werden gegenübergestellt die
              zeitabhängige Auslenkung x(t) und der Wert der Amplitude A, der
              sich nach Abschluß des Einschwingvorgangs einstellt, und der dann
              erst in die Resonanzkurve übernommen wird. Der Benutzer bekommt
              also stets den (fast) ganzen Einschwingvorgang vorgeführt, bis ein
              Punkt der Resonanzkurve gezeigt wird.


| B ZUR THEORIE DER VERSCHIEDENEN KOPPLUNGSARTEN BEI DER ERZWUNGENEN SCHWINGUNG |
| m x•• + D x + ß x•= F(t) |
m : schwingende Masse
D : Rückstellkonstante der Feder (Federhärte)
ß : Dämpfungskonstante
F : erregende Kraft, die an der schwingenden Masse angreift.

          Die Zeitabhängigkeit der
              erregenden Kraft wird vom Erreger vorgegeben. Ist F(t)
              proportional zu sin(ωt) oder cos(ωt) mit der (Kreis-)Frequenz ω,
              ist komplexe Rechnung üblich: F(t) = F0 eiωt
              und der komplexe Ansatz x = A.eiωt+iφ
              führt zur Phasenverschiebung φ zwischen Kraft F und Auslenkung x
              und zur Amplitude A:
| A =  F0 / m [
                    (ω02-ω2)2
                    + (ß/m)2 ω2
                    ]-½ mit ω0 = √ ( D/m) |


1. Kraftkopplung:

          Eine äußere Kraft F greift direkt
              an der schwingenden Masse an. Dann gilt die allgemeine Formel
              unverändert mit konstanter Amplitude F0 der erregenden
              Kraft. Charakteristisch ist das asymptotische Verhalten der
              Amplitude in Abhängigkeit von der Erregerfrequenz ω:

| A ~ F0 / ( mω02 ) { 1 + ( ω / ω0 )2 (2 - (ß/m)2 ) } | für ω -> 0 |
| A ~ F0 /( m ω2 ) | für ω -> ∞ |
Die Frequenz für das Amplitudenmaximum ergibt sich aus der Ableitung von A nach der Frequenz [1] zu

          Hier bewegt sich der
              Aufhängungspunkt der Feder sinus- oder cosinusförmig, etwa gemäß y
              = H sin(ωt). H wird oft Hub genannt.
| A ~ H { 1 + ω2 [...]} | für ω -> 0 |
| A ~ H (ω 0 / ω )2 | für ω -> ∞ |


3. Geschwindigkeits-Kopplung (Strom-Kopplung):
Für F(t) wird hier der Ansatz F(t) = -α y•(t) gemacht, wobei für y(t) etwa gelte: y(t) = H. cos(ωt).
F = α ω H sin(ωt)
In den früheren Formeln ist F0 durch α ω H zu ersetzen. Dies hat Einfluß auf das asymptotische Verhalten bei kleinen und großen Frequenzen und auf die Resonanzfrequenz:
| A ~ αω H /( m ω02 ) prop. ω | für ω -> 0 |
| A ~ αH / ω prop. 1 / ω | für ω -> ∞ |
.



          Im Modell läßt sich das
              Zustandekommen eines solchen Terms leicht verstehen: Danach
              befinde sich der Aufhängepunkt des Pendels in einem Bezugssystem
              S', das relativ zum Laborsystem S mit y = H . sin(ωt) bewegt
              werde. Ein mit S' mitbewegter Beobachter registriert die
              Koordinate x' und ihre Ableitungen, auch die Reibungskraft ßx' und
              die Rückstellkraft -Dx'. Im Laborsystem gilt aber mit x = y + x'
              die Bewegungsgleichung
m x'•• + D x' + ß x'• = - m y••
| Kraftkopplung | Aufhängungskopplung | Geschwindigkeitsk. | Beschleunigungskopplung | Grenzübergang | ||
| A ~ F0/(m ω02) . {1+ω2 [...]} |

 | A prop. ω | A ~ H ( ω2 / ω02 ) . { 1 + ω2 [...]} | für ω -> 0 | ||
| A ~ F0/(m2) | A ~ H ( ω0 / ω )2 | A prop. 1 / ω | A ~ H | für ω -> ∞ | ||
|  |  |  |
Vgl. Simulation der Beschleunigungskopplung und Simulation der Aufhängungskopplung
| ½ m x• 2 + ½ D x2 = Eges |
bzw. nach Multiplikation mit 2/mD:
|
 x•2 / D + x2 / m = 2 Eges /(mD)
 |

          Bei konstanter Gesamtenergie ist das
              die Gleichung einer Ellipse mit den Halbachsen √D und √m. Bei
              geeigneter Skalierung ist die Ellipse ein Kreis, dessen konstantes
              Radiusquadrat der konstanten Gesamtenergie entspricht. Zunahme
              (Abnahme) des Radius entspricht dann Zunahme (Abnahme) der
              Gesamtenergie. Die Aussagen gelten nicht mehr, wenn für die
              potentielle Energie kein quadratisches Gesetz gilt.

Das Auftreten einer Ellipse bzw. eines Kreises ist also im einfachsten Fall ein Nachweis des Energie-Erhaltungssatzes.


| zurück
 | |

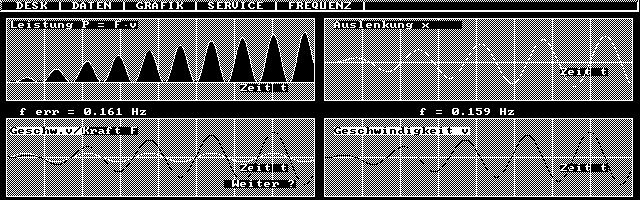

| Der Einschwingvorgang führt zu wachsenden Amplituden. Grund ist die Phasenverschiebung zwischen Erregerkraft F und Geschwindigkeit v, die zu einer stets zunehmenden Leistungsübertragung (P = F.v >= 0 ) auf das Pendel führt. |
|

 | |

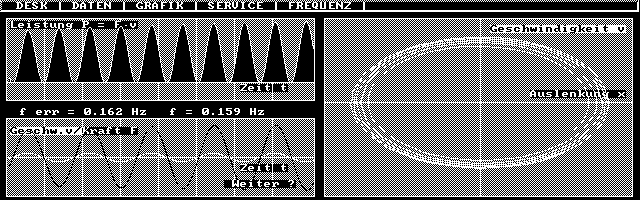

| Grenzzyklusverhalten einer erzwungenen Schwingung im Phasendiagramm: Allmählich stellt sich für den stationären Schwingfall eine konstante Amplitude ein. Es wird quasi ständig Energie (Leistung) zugeführt (P = F.v > = 0), die aber kaum mehr zur Vergrößerung der Amplitude genutzt wird als vielmehr zum Ausgleich der Dämpfungsverluste. Maximale Amplitude ist erreicht, wenn die Verluste soweit angewachsen sind, dass die in jeder Periode zugeführte Energie gleich der durch die Dämpfung verlorenen Energie ist. |
|

 | |

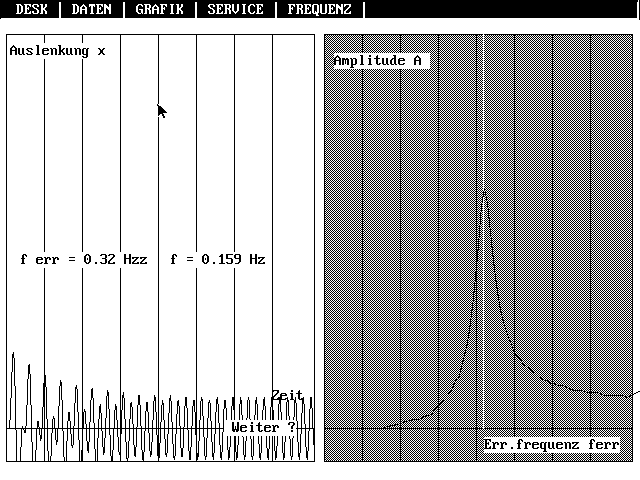

| Resonanzkurve bei Beschleunigungskopplung. Außerdem ist der Einschwingvorgang erkennbar; erst wenn die stationäre Schwingung erreicht ist, wird die Amplitude in die Resonanzkurve eingetragen. |
|
 | |

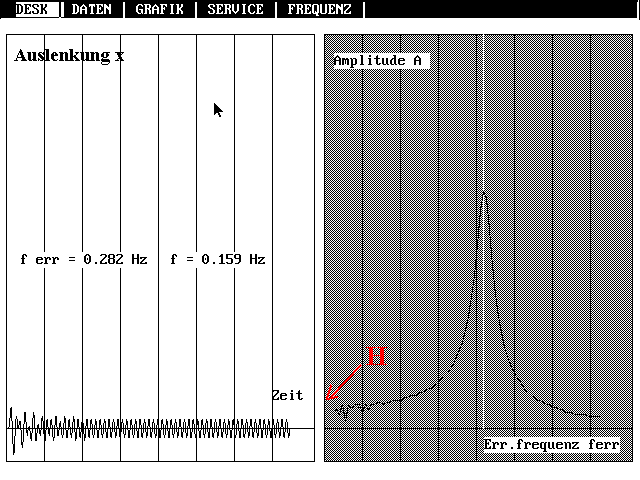

| Resonanzkurve für Aufhängungskopplung. Außerdem ist der Einschwingvorgang erkennbar; erst wenn die stationäre Schwingung erreicht ist, wird die Amplitude in die Resonanzkurve eingetragen. |
|

 | |

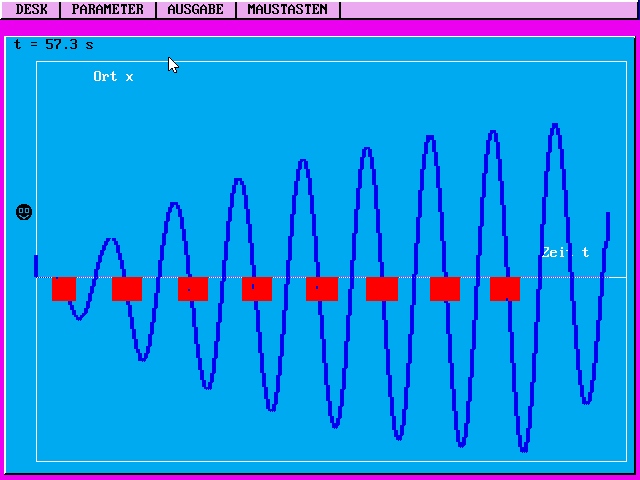

| Mit dem PC-Programm ERZWUSCH erzeugter
                Einschwingvorgang eines simulierten Pendels (links ist der
                Pendelkörper sichtbar). Der Schüler versucht ohne Instruktion,
                allein durch Probieren, durch Tastendruck das Pendel in
                Schwingungen zu versetzen. Solange er eine Taste gedrückt hält,
                wird eine konstante Kraft auf den Pendelkörper ausgeübt. Die
                Kraft ist auf dem Bildschirm rot markiert. Hier gelang es
                offenbar dem Nutzer überwiegend, den Krafteinsatz optimal zu
                terminieren, so dass die Amplitude durch geeignete Energiezufuhr
                anwuchs. Der Schüler sollte daraus ableiten, dass die
                Energiezufuhr

 erfolgen muss, damit eine Schwingung optimal "aufgeschaukelt" wird. |
|

 | |
| Mit LEISTRES erzeugte Graphen eines Einschwingvorgangs sehr nahe der Resonanz. Erregende Kraft und Geschwindigkeit sind nach einiger Zeit gut in Phase, d.h. es wird fast immer dem Pendel Energie zugeführt, die zu einer Amplitudensteigerung führt, wie an den Graphen links und im Phasendiagramm rechts erkennbar ist. Vor dem Beginn des Einschwingvorgangs war das Pendel mit einer anderen Frequenz schon in Bewegung. Es musste erst Energie an den Erreger abgeben, bevor eine neue Schwingung mit der angegebenen Frequenz angefangen werden konnte. |
