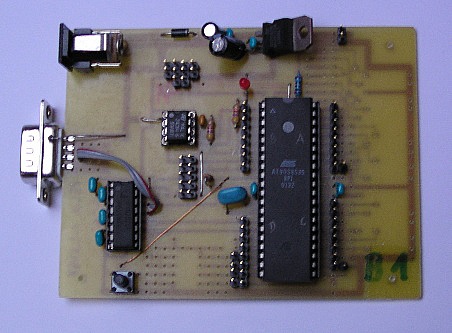

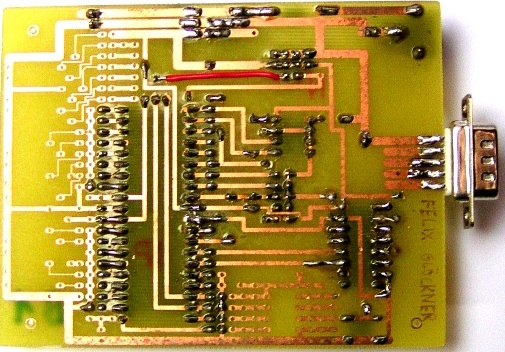

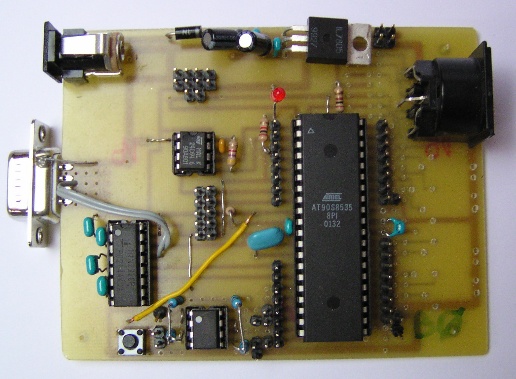

Die Grundplatine des FKG-Robotermodells
-
Man erkennt das Netzteil (obere Zeile)
-
den Mikroprozessor AVR 8535 (großer Baustein)
-
den seriellen Speicherbaustein (8-polig, Mitte)
-
darunter die Programmierschnittstelle
-
links den etwas überdimensionierten Treiberbaustein für die serielle
Schnittstelle MAX232
-
darunter den Reset-Taster
-
Das Feld zwischen Reset-Taster und Prozessor ist für einen
Operationsverstärker vorgesehen, der z.B. für eine Pegelanhebung
sorgen kann, die Messung von Wechselspannungen ermöglicht.
|
