Druck

1. Druck als Spannungszustand - "Kraft macht Druck"

Nimmt man einen aufgeblasenen Luftballon und presst ihn mit äußeren Kräften zusammen, so entsteht in der eingeschlossenen Luft ein Spannungszustand, erkennbar daran, dass es immer schwerer wird, ihn weiter zusammenzupressen, oder dass Teile des Luftballons "ausweichen". Bei extrem starken äußeren Kräften kann der Spannungszustand in der eingeschlossenen Luft sogar dazu führen, dass der Luftballon platzt.

Genauso entsteht ein Spannungszustand im eingeschlossenen Gas oder einer eingeschlossenen Flüssigkeit in einer Spritze, wenn man bei geschlossener Austrittsöffnung auf den Stempel drückt. Allgemein nennt man das zylindrische Gefäß der Spritze eben Zylinder; der Stempel heißt oft auch Kolben, besonders beim PKW sind Zylinder und Kolben die Grundlage für die Funktion des Motors und von Bremsen.

             Der Spannungszustand in einer Flüssigkeit oder einem Gas wird Druck p genannt.

Wir haben also kennen gelernt:

             "Kraft macht Druck"


und meinen damit die Kraft auf den Kolben/Stempel bei einem Zylinder und den Spannungszustand in dem eingeschlossenen Gas oder der Flüssigkeit.

Wir suchen jetzt ein Maß für den Spannungszustand/Druck. Es ist plausibel, dass der Spannungszustand/Druck umso größer sein wird, je größer die Kraft auf den Kolben/Stempel ist. Du weißt auch: Stöckelschuhe mit Pfennigabsätzen hinterlassen in Asphalt tiefe Spuren, während selbst bei größerer Masse Personen mit größeren, flachen Absätzen keine Spuren hinterlassen. Traktoren und Geländewagen haben Räder mit einem größeren Radius als PKWs, damit die Auflagefläche größer ist. Sie sinken dann nicht so leicht in lockeres Erdreich oder Sand ein. Es ist also plausibel, dass der Druck umso größer ist, je kleiner die Fläche ist, auf die die Kraft wirkt, also hier, je kleiner die Querschnittsfläche des Stempels ist.

Versuchsweise wird also definiert: Ein Maß für den Spannungszustand/Druck soll

  p = F/A

sein, wobei F der Betrag einer Kraft F ist, die senkrecht auf einen Stempel mit der Querschnittsfläche A wirkt, also p = /F/ / A . Beachte: Der Druck p ist nicht "Kraft pro Fläche", wie manchmal behauptet wird, denn die Kraft ist ja ein Vektor, und in die Druckformel geht nur der Betrag der Kraft ein. Deshalb hat der Druck auch keine Richtung wie eine Kraft. Der Druck p kennzeichnet nur den Spannungszustand, der in dem Gas oder der Flüssigkeit herrscht.

[p] = 1 N/m2 = 1 Pa

Es sind verschiedene Einheiten für den Druck üblich: Zunächst ergibt sich aus der Definitionsgleichung [p] = 1 N/m2 . Dafür wird zur Abkürzung auch Pa (Pascal) verwendet nach einem berühmten französischen Physiker, Mathematiker, Theologen und Philosophen des 17. Jahrhunderts, der bahnbrechende Entdeckungen im Zusammenhang mit dem Druck gemacht hat. Es gilt also:

Ein Druck p = 1000 HPa = 100 000 N/m² = 10 N/cm² bedeutet, dass senkrecht

auf 1 m² Fläche eine Kraft von 100 000 N wirkt bzw.

auf 1 cm² die Kraft von 10 N.

Hinweis: 1 m2 = 100 dm2 = 10 000 cm2 ("Die Umrechnungszahl bei Flächenmaßen ist 100!").

1 Pa ist eine sehr kleine Druckeinheit. Ein solcher Druck entsteht ja schon, wenn eine Kraft von 1 N auf einen Stempel mit der Querschnittsfläche 1 m2 wirkt. Der Luftdruck auf der Erdoberfläche schwankt, aber ist immer ca. 1000 HPa = 1000·100 Pa = 100 000 N/m2 (HPa = Hektopascal). Deshalb war früher eine andere Druckeinheit in Gebrauch, die man auch heute noch manchmal liest, z.B. auf dem Reifendruckmesser:

1 bar = 1000 HPa.

Dieser Druck entspricht etwa dem Luftdruck auf Meereshöhe.

Ärzte messen den Blutdruck in den Arterien immer noch mit der Einheit 1 Torr = "1 mm Quecksilbersäule". Für die Umrechnung gilt: 760 Torr = 1000 HPa.

Warum aus historischen Gründen solche seltsamen Maße verwendet werden, wirst Du in Kürze kennen lernen.

Musteraufgabe 1:

Auf den Kolben eines Bremszylinders einer Bremse wird mit dem Fuß eine Kraft von 20 N ausgeübt. Die Querschnittsfläche des Kolbens beträgt 2 cm2. Welcher Druck entsteht in der eingeschlossenen Bremsflüssigkeit?

Gegeben: F = 20 N, A = 1 cm2 = 1/100 dm2= 1/10000 m2 ("Die Umrechnungszahl bei Flächenmaßen ist 100").

Gesucht: p

p = F/A = 20 N / (1/10000 ) m2 = 200 000 N/m2 = 2000 HPa ( = 2 bar )

In den Zylindern einer hydraulischen Anlage (zum Bewegen einer Baggerschaufel etwa oder bei einer Hebebühne für Kraftfahrzeuge) sind Drucke bis 400 bar = 40 000 000 Pa = 40 MPa durchaus technisch möglich.

2. "Druck macht Kraft"

Wozu braucht man überhaupt in einem PKW soviele Zylinder mit Kolben? In der Regel hat ein Motor 4 Zylinder. Zu jedem Rad gehört ein Bremszylinder. Citroen regelte früher in bestimmten Autotypen auch die Federung oder das Höherstellen bei unwegsamem Gelände hydraulisch mit Zylindern und Kolben. Auch bei Servolenkungen werden die Lenkbewegungen der Fahrer durch Zylinder mit Kolben erleichtert. Grund ist, dass man mit Druck Kraft erzeugen kann.

Beim Luftballon ist dir das klar. Wenn sich die Luft in seinem Inneren erwärmt, z.B. durch Sonnenstrahlung, steigt auch der Druck an. Dann entsteht auf jedes Flächenstück der Innenwand eine vergrößerte senkrechte Kraft. Sie ist es, die den Luftballon weiter aufbläht. Wetterballons, die in Höhen von einigen km steigen können um dort Temperatur und Windgeschwindigkeit zu messen, kann sie manchmal sogar zum Platzen bringen.

Abb. 1:  Auf jedes Flächenstück (rot) entsteht eine Kraft (blau) senkrecht dazu.

Verbindet man zwei Zylinder mit Kolben unterschiedlicher Querschnittsfläche miteinander, so entsteht eine hydraulische Presse (Abb. 2). Zwei luft- oder wassergefüllte Spritzen, deren Öffnungen mit einem Schlauch verbunden sind, sind ein Modell dafür. Übt man auf einen Kolben 1 eine Kraft F1 parallel zur Achse des Zylinders aus, entsteht zuerst ein Druck p = F1/A1 im Inneren beider Kolben (also ein Spannungszustand). Durch p entsteht am zweiten Zylinder eine Kraft F2 senkrecht zu dessen Querschnittsfläche A2. Sie kann den zweiten Kolben verschieben.

Messungen zeigen: Man erhält genau die Kraft F2 = p·A2 = F1/A1·A2, wenn man annimmt, dass der Druck p überall in den beiden verbundenen Zylindern gleich ist. Als Ergebnis merken wir uns:

1. Durch einen Druck p entsteht an jeder Fläche A, die dem Druck ausgesetzt ist, eine Kraft senkrecht zu dieser Fläche mit dem Betrag F = /F/ = p·A ("Druck macht Kraft").

2. In miteinander verbundenen Gefäßen (Zylindern), die mit Gas oder Flüssigkeit gefüllt sind, herrscht überall der gleiche Druck.


3. Die Hydraulische Presse


Bei einer Hebebühne in einer Kfz-Werkstatt nutzt man genau dieses um mit einer kleinen Kraft eine große Kraft auszuüben, mit der sogar ein PKW angehoben werden kann.

  1. Mit einer kleinen Kraft F1 soll ein großer Druck erzeugt werden. Man braucht dazu einen Kolben mit kleiner Querschnittsfläche A1. Es entsteht der Druck p = F1/A1 ("Kraft macht Druck").
  2. Der Druck ist überall gleich, also auch im Zylinder mit einer großen Querschnittsfläche A2.
  3. Senkrecht zu dessen Kolbenquerschnitt A2 entsteht eine Kraft F2 = p·A2 ("Druck macht Kraft"). Wenn A2 >> A1 ist dann auch F2 >> F1. Aus einer kleinen Kraft F1 entsteht eine große Kraft F2!

Abb. 2: Modell einer hydraulischen Presse

Überall im Inneren herrscht der gleiche Druck (= Spannungszustand) p. Wir sagen: In dem einen Kolben gilt "Kraft macht Druck" (die von außen ausgeübte Kraft F1 nämlich). In dem anderen Kolben gilt "Druck macht Kraft", nämlich F2.

Es gibt hydraulische Pressen, mit denen man in der Werft den ganzen Rumpf eines Ozeanriesen anheben, oder Teile davon zusammenpressen kann, damit sie zusammengeschweißt werden können.

Natürlich erinnerst du dich an die Goldene Regel: Mit einer einfachen Maschine (wie der hydraulischen Presse) kann zwar Kraft "gespart" werden (F1 < F2), aber keine Arbeit W. Deswegen muss zur größeren Kraft F2 ein kürzerer Kraftweg s2 gehören, damit das Produkt W = F1·s1 = F2·s2 konstant bleibt. Du siehst das auch mit dem Spritzenmodell: Obwohl sich der Kolben/Stempel mit der kleineren Querschnittsfläche A1 beträchtlich verschiebt (s1 groß), verschiebt sich der Kolben/Stempel mit der größeren Querschnittsfläche A2 kaum (s2 klein). Entsprechendes gilt umgekehrt.

So kann man die Verhältnisse bei der Hydraulischen Presse auf 3 verschiedene Weisen erklären:

  1. mit Hilfe des Drucks (wie oben: Spannungszustand überall gleich),
  2. mit Hilfe der Goldenen Regel (große Kraft <=> kleine Verschiebung),
  3. mit der Volumenerhaltung der eingeschlossenen Flüssigkeit: Das Volumen, das in einem Kolben verdrängt wird, verdrängt im anderen Kolben den Stempel.

Es ist nämlich so, dass das ganze Flüssigkeitsvolumen V = A1·s1, das aus dem Zylinder 1 mit dem Stempel herausgedrückt wird, im Zylinder 2 wieder auftreten muss, wenn die Flüssigkeit nicht zusammengedrückt werden kann ("inkompressible Flüssigkeit"). Es gilt dann also auch V = A2·s2. Damit die beiden Produkte gleichen Wert haben, muss zur größeren Querschnittsfläche A2 die kleinere Verschiebung s2 gehören, und wegen der Goldenen Regel zu dieser die größere Kraft.

Beim Automotor wird in jedem der Zylinder ein Benzin-Luft-Gemisch durch einen Zündfunken zur Explosion gebracht. Dabei steigt der Druck im Zylinder stark an und übt Kräfte auf die Wandung und den Kolben aus. Nur dieser kann nachgeben. Er verschiebt sich mit großer Kraft. Mit Hilfe der Nockenwelle wird die lineare Bewegung des Kolbens in eine Rotationsbewegung umgesetzt, die den PKW antreibt. Mehrere Zylinder (meistens 4) werden eingesetzt um die Laufruhe des Motors zu erhöhen. Denn nach der Explosion muss der Kolben "zurückgeholt" werden. In dieser Zeit kann bestenfalls keine Kraft auf die Nockenwelle übertragen werden; der PKW würde sogar kurzzeitig langsamer werden. Indem das Benzin-Luft-Gemisch in einem der Zylinder nach dem anderen im richtigen Zeitabstand zur Explosion gebracht wird, werden die "Toten Punkte" durch die Nachbarzylinder überwunden; es wirkt quasi ständig eine Antriebskraft auf die Nockenwelle:

              "Druck macht Kraft"    /F/  = p·A   F senkrecht A

Musteraufgabe:

In einer Hebebühne für Kraftfahrzeuge wird auf einen Kolben 1 mit der Querschnittsflä­che A1 = 2 cm2; eine Kraft F1 = 20 N ausgeübt. Dadurch entsteht am Kolben 2 eine Kraft F2 von 3000 N. Welche Querschnittsfläche A2 muss der Kolben 2 haben? Um welche Strecke s1 verschiebt sich der Kolben 1, wenn das Fahrzeug mittels Kolben 2 um s2 = 5 cm = 0,05 m gehoben wird? Wie könnte das technisch realisiert werden?

Geg.: F1 = 20 N, F2 = 3000 N ; A1 = 2 cm2 = 0,02 dm2 = 0,0002 m2; s2 = 0,05 m

Ges.: p, A2, s1

Lösung: p = F1/A1 = 20 N/0,0002 m2 = 1·105 N/m2

Wegen p = F2/A2 folgt A2 = F2/p = 500 N/(1·105 N/m2) = 500·10-5 N·m2/N = 5·10-3 m2 = 50·10-4 m2 = 50 cm2 . Dazu gehört ein Radius von ca. 4 cm.

Wegen V = A1·s1 = A2·s2 folgt s1 = A2·s2/A1 = 50 cm2/2cm2· 5cm = 125 cm = 1,25 m.

So lange Zylinder wären sehr unhandlich. Deshalb verwendet man einen kurzen Zylinder 1, presst aber den Kolben 1 mehrmals in ihn hinein (so dass nach und nach die 1,25 m zustande kommen). Durch Ventile muss man dann aber dafür sorgen, dass beim "Zurückholen" des Kolbens 1 (vor dem nächsten Pressen) nicht Hydraulik-Flüssigkeit zurückfließt, sondern anschließend sogar von außen zugeführt werden kann.


Eine hydraulische Presse ist neben Seil, Flaschenzug, Schiefe Ebene eine weitere einfache Maschine, mit der keine Arbeit gespart oder gewonnen werden kann. Auch für sie gilt die Goldene Regel.

Hydraulische Pressen dienen auch zum Stanzen von Karosserie- oder auch kleineren Blechteilen, zum Formen von Karosserieteilen bei PKWs, zum Formen von Kunststoffteilen, zum Münzprägen.

4. "Druck macht Kraft" im Teilchenmodell


Abb. 3: Bei Wandstößen werden (zur Wand) senkrechte und parallele Kräfte übertragen. Im zeitlichen Mittel heben sich die parallelen aber gegenseitig auf.

Betrachten wir eine luftgefüllte Spritze. Die Teilchen (Moleküle, Atome) des Gases sind in heftiger Bewegung und stoßen nach einer gewissen Strecke freien Flugs untereinander und mit der Wand zusammen. Du weißt schon, dass sich die Teilchen im Mittel umso schneller bewegen, je höher die Temperatur des Gases ist. Hier brauchen wir aber eine andere Eigenschaft, die mit dem Spannungszustand/Druck verbunden ist: Auch je höher der Druck ist, desto öfter stoßen die Teilchen in der gleichen Zeiteinheit zusammen oder gegen die Wand. Bei jedem Wandstoß üben sie eine Kraft auf die Wand aus, je höher der Druck, umso öfter. Umso größer ist dann auch die mittlere Kraft, die in der Zeiteinheit auf die Wand ausgeübt wird. Zum Teil heben sich die bei den Stößen übertragenen Kräfte gegenseitig auf (die Komponenten der Kraft parallel zur Wand). Von zwei Teilchen, die Stöße nach Art der Abb. 3 übertragen, "überleben" nur die Kraft-Komponenten senkrecht zur Wand: Durch den Druck entstehen Kräfte senkrecht zu jedem Flächenstück, das sich dem Druck darbietet.

Würde man zusätzlich noch die Temperatur erhöhen, würden sich die Teilchen im Mittel schneller bewegen, öfter miteinander und gegen die Wand stoßen und noch mehr Kräfte übertragen. Wir würden das als angestiegenen Druck registrieren.

Erhöhte Temperatur: Die Teilchen bewegen sich im Mittel schneller (haben im Mittel höhere kinetische Energie)

Erhöhter Druck: Die Teilchen stoßen im Mittel öfter untereinander und gegen die Wand. Sie übertragen deshalb im Mittel eine größere Kraft auf die Wand.


5. Druckmessung


Zum Druckmessen dient ein Manometer oder Barometer. Letzten Endes misst man dabei in der Regel eine Kraft. Das Grundprinzip ist Folgendes: ein spiralförmig ausgebildetes Gefäß wird mit dem druckhaltigen Gefäß verbunden. Schließlich herrscht in beiden Gefäßen der gleiche Druck. Durch den Druck entsteht im  spiralförmigen Gefäß eine Kraft auf die Wandung, durch die die Wand verformt wird. Das ganze Gefäß wird so verformt. Mittels Zahnrädern wird die Verformung auf einen Zeiger übertragen. Der Zeiger schlägt umso mehr aus, je mehr das Gefäß verformt wurde, je größer der Druck ist.

Bei modernen Druckmessern wird ein Halbleiterbauteil durch die entstehenden Druckkräfte verformt. Dabei ändert sich sein elektrischer Widerstand, der gemessen und als Maß für den Druck genommen wird.

Als Drucksensor dient dann direkt dieses Halbleiterbauteil. Man kann aber auch ein abgeschlossenes Gasvolumen ("Sensorgas") nehmen, dessen Druck mit dem Drucksensor gemessen wird. Es ist über eine Membran in Kontakt mit dem Gas oder der Flüssigkeit, in dem der Druck gemessen werden soll. Entstehen durch den zu messenden Druck Kräfte auf die Membran, so ändert sich der Druck im "Sensorgas".

Bisher haben wir immer angenommen, dass der Druck in einem Gefäß allein durch eine äußere Kraft auf den Stempel des Zylinders zustande kommt. Manchmal nennt man dann den Druck auch Stempeldruck. Jetzt wollen wir eine andere Ursache des Drucks untersuchen.

6. Der Schweredruck

Ein hohes Gefäß wird mit Wasser gefüllt. Obwohl kein Stempel vorhanden ist, kann man in unterschiedlicher Tiefe mit einem Drucksensor unterschiedlichen Druck messen. Der Druck ist umso höher, je höher die Wassersäule über dem Drucksensor. Das kennst Du auch aus eigener Erfahrung beim Tauchen. Hier arbeitet dein Ohr als Drucksensor. Je tiefer du tauchst, desto höher ist der Druck auf dein Trommelfell. Du kennst auch den Effekt, dass man beim Fahren auf einen Berg oder von einem Berg von einer gewissen Höhe ab schlechter hört. Beim Abwärtsfahren herrscht im Mittelohr noch der Luftdruck von oben. Der äußere Luftdruck (unten erhöht) drückt dann dein Trommelfell soweit nach innen, dass es Schallschwingungen kaum mehr folgen kann. Beim Steigen ist der innere Druck im Vergleich zum äußeren erhöht (noch von tieferen Positionen her) mit den gleichen Folgen. Durch Schlucken kannst Du leicht zum Druckausgleich zwischen Mittelohr und Gehörgang sorgen und wieder normal hören. Der Effekt ist umso stärker, je größer der Höhenunterschied.

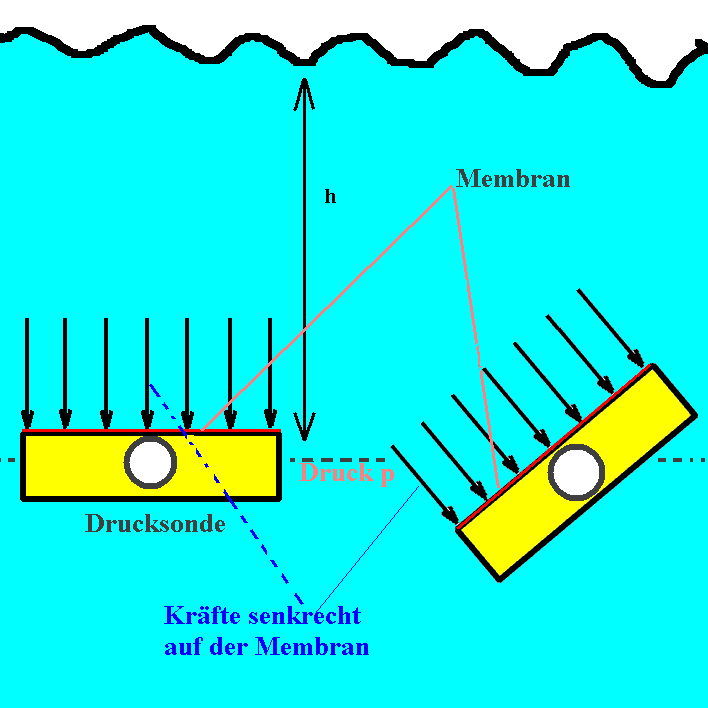

Abb. 4: Die Höhe h der Wassersäule über der Sensorfläche (Membran) der Drucksonde bestimmt den Druck.

Bei gleichem Druck entstehen senkrecht zur Membran gleich große Kräfte, unabhängig von der Orientierung der Drucksonde.

Messungen zeigen: Der Druck in einer Tiefe h, wenn also die über der Messstelle liegende Flüssigkeits- oder Gassäule h ist, ist proportionale zu dieser Höhe h. Er hängt auch von der Dichte ρ der Flüssigkeit ab. (Gleiches gilt für Gase). Es ist deshalb naheliegend, ihn auf die Gewichtskraft auf die über der Sensorfläche A liegenden Flüssigkeitssäule zurückzuführen. Abb. 4 zeigt es: Wenn A die Sensorfläche der waagrechten Drucksonde ist, dann hat bei einer Höhe h der darüber liegenden Flüssigkeitssäule diese das Volumen V = A·h und damit die Masse m = V·ρ = A·h·ρ. Die Gewichtskraft auf diese Flüssigkeitssäule hat also den Betrag FG = m·g = A·h·ρ·g. Dann ergibt sich ein Schweredruck p = FG/A = ρ·g·h, also

  p = ρ·g·h


Genau das zeigt das Experiment; wir haben ein richtiges Modell der Wirklichkeit konstruiert, nämlich Druck als Folge der Gewichtskraft, die auf die über der Sensorfläche liegenden Flüssigkeitssäule wirkt. Die Übereinstimmung mit Messungen und Beobachtungen bestätigt die Richtigkeit des Modells. Dieser so erzeugte Druck heißt auch Schweredruck.


Daraus ergibt sich sofort eine Möglichkeit zur Druckmessung, das U-Rohr-Manometer.

Abb. 5: U-Rohr-Manometer. Die Manometerflüssigkeit (dunkel) steigt so hoch, bis KGG zwischen Schweredruck ρ·g·h und zu messendem Druck p (hell) entsteht.


Entscheidend ist hier das KGG an der Trennfläche zwischen Manometerflüssigkeit und Innenraum: Die eingeschlossene Flüssigkeit (gelb) übt in Abb. 5 eine Kraft vom Betrag F' = p·A nach unten aus, die Manometerflüssigkeit (blau) mit der Steighöhe h drückt dagegen mit einer Kraft F = ρ·g·h·A. Bei KGG (F = F') gilt also p = ρ·g·h, wobei ρ die Dichte der Manometerflüssigkeit ist. Die Steighöhe h im U-Rohr ist also ein Maß für den Druck p.

Früher hat man als Manometer-Flüssigkeit häufig Quecksilber verwendet, weil es eine hohe Dichte (ρ = 13,6 kg/dm3) hat (13,6 mal größer als die von Wasser) und deshalb bei relativ geringer Höhe h schon brauchbare Schweredrucke anzeigt. Heute wird Quecksilber lieber vermieden, weil seine Dämpfe (auch die in Leuchtstoffröhren) giftig sind. Früher hat man einfach die Höhe der Quecksilbersäule als Maß für den Druck genommen und ihm die Einheit 1 mm Quecksilber(säule) = 1 Torr gegegeben. Für den mittleren Luftdruck auf Meereshöhe ergibt sich dann 760 mm Quecksilber = 760 Torr. Torr ist nach dem Italiener Torricelli genannt, der im 17. Jahrhundert parallel zu Pascal und Otto von Guericke den Luftdruck entdeckt und erforscht hatte. Ärzte denken deshalb beim Blutdruck in Torr, auch wenn auch sie längst modernste elektronische Druckmesser verwenden.

Pascal zeigte den Schweredruck sehr eindrucksvoll mit einem Weinfass. Mit einer Pascal'schen Druckdose (Abb. 8) lässt sich der Versuch nachbilden.

Musteraufgabe:

Der normale (durchschnittliche) Luftdruck auf Meereshöhe beträgt 1013 HPa. Wie hoch müsste die Wassersäule in einem dafür geeigneten U-Rohr-Manometer sein? Wie bei Quecksilber als Manometerflüssigkeit?

Geg.: p = 1013 HPa = 1013·100 N/m2 = 1,013·105 N/m2 ρw = 1000 kg/m3, ρHg = 13600 kg/m3 = 13,6 · ρw .

Ges. h Lösung:

p = ρw·g·h => h = p/ρw · g = 1,013·105 N/m2 / (1000 kg/m3·9,81 N/kg) = 1,013/9,81 ·102 N/m2·m3/kg · kg/N = 1,013/9,81·102 m = 10,3 m also reichlich unhandlich!

Bei Hg ergibt sich 1/13,6 davon, also h = 0,76 m = 760 mm.

Abb. 6: Demonstration des Schweredrucks: Der Schweredruck in einer Wassertiefe h erzeugt eine Kraft F, die ein Diaglas gegen den unten offenen Standzylinder drückt. Du kannst vorsichtig gefärbtes Wasser in den Zylinder einfüllen ohne dass das Diaglas abfällt. Das geschieht erst kurz bevor die Höhe h erreicht ist. Welche Rolle spielt das Gewicht vom Diaglas?

Abb. 7: Prinzip eines Aräometers zur Dichtebestimmung der Flüssigkeit. Das mit Bleikörnern (Bleischrot) beschwerte Reagenzglas taucht so tief ein, bis KGG zwischen Gewichtskraft und Auftriebskraft erreicht ist.

Abb. 8: Pascal'sche Druckdose. Eine Teedose mit Deckel ist mit Steigrohr und Trichter versehen. Sie ist mit Wasser gefüllt. Überschreitet die Wassersäule im Füllschlauch eine bestimmte Höhe, erzeugt der Schweredruck eine so hohe Kraft F, dass der Deckel abgesprengt wird.



7.  Der Auftrieb

Tauchen ist gar nicht so einfach. Du musst dich schon sehr anstrengen, um im Schwimmbecken 2 m nach unten zu gelangen. Einen Fussball oder gar Wasserball unter Wasser zu drücken, ist fast unmöglich. Eine beträchtliche Kraft drückt dich bzw. den Ball nach oben: die Auftriebskraft. Welche Gesetzmäßigkeit gilt für sie? Wie kommt sie zustande?

Abb. 9: Eintauchtiefe H und Querschnittsfläche A


Die Auftriebskraft lässt sich messen. Dabei wird ein regelmäßig geformter, nicht zu leichter Körper, z.B. ein Zylinder aus Aluminium, um unterschiedliche Strecken H in Wasser eingetaucht. Die Strecke H wird Eintauchtiefe genannt. Ein Kraftmesser zeigt jeweils eine Kraft an, die geringer als die Gewichtskraft auf den Körper ist. Der scheinbare Gewichtsverlust ist gerade die Auftriebskraft FA. Versuche zeigen:

  1. FA ist proportional zur Eintauchtiefe H.
  2. FA ist proportional zur Dichte ρFl der Flüssigkeit (!).
  3. FA ist proportional zur Querschnittsfläche A.
  4. FA ist proportional zum Ortsfaktor g.

Es gilt also:

FA = ρFl ·g·A·H

A·H ist gerade der Teil des Volumens des Körpers, der in die Flüssigkeit eintaucht. Er verdrängt dabei genau dieses Flüssigkeitsvolumen, d.h. die Auftriebskraft FA = ρFl ·g·A·H = ρFl ·V·g = mFl · g ist die Gewichtskraft, die auf das vom eintauchenden Körper verdrängte Flüssigkeitsvolumen V wirkt.

Auftriebsgesetz:

Die Auftriebskraft FA ist von gleichem Betrag wie die Gewichtskraft auf die vom eintauchenden Körper verdrängte Flüssigkeit.

Diesen Satz musst du dir merken, nicht die Formel darüber.

Aber wie soll man das verstehen: Die Auftriebskraft ist eine Kraft nach oben, aber sie hat den gleichen Betrag wie eine nach unten gerichtete Gewichtskraft?

Mit dem Schweredruck lässt sich das leicht erklären: Nehmen wir an, ein Zylinder taucht so ins Wasser ein, dass sich seine Deckfläche gerade an der Wasseroberfläche befindet. An seiner Bodenfläche, in der Tiefe H, herrscht der Schweredruck p = ρFl ·g·H . Wie auf jede Fläche wirkt auch senkrecht auf die Bodenfläche A des eintauchenden Körpers, also nach oben, eine Kraft F = p · A = ρFl ·g·H·A . Das ist gerade die Auftriebskraft! Sie kommt durch den Schweredruck der umgebenden Flüssigkeit zustande. Auch Abb. 6 zeigt dies.

Aber, wenn der Zylinder tiefer ins Wasser eintaucht, so dass er ganz bedeckt ist? Dann wirkt doch auch eine Kraft senkrecht auf die Deckfläche, nach unten! Wie ergibt sich aus den beiden Kräften die Auftriebskraft? An der Deckfläche, in der Tiefe h1, herrscht dann der Druck p1. Es entsteht eine Kraft F1 senkrecht auf die Deckfläche A nach unten. An der Bodenfläche, in der Tiefe h2, h2 herrscht der Druck p2. Es entsteht hier eine Kraft F2 senkrecht auf die Bodenfläche A nach oben. Weil in der größeren Tiefe h2 der Druck p2 größer ist als p1, überwiegt auch F2 gegenüber F1. Es entsteht eine Kraft mit dem Betrag F2 &ndash; F1 nach oben, eben die Auftriebskraft FA. Es hat sich fast nichts geändert gegenüber den vorangehenden Überlegungen. Nur ist jetzt die Auftriebskraft FA die Differenz von zwei Kräften!

Dass das die Auftriebskraft FA ist, lässt sich auch beweisen:

Es gilt: (1) p1 = ρFl ·g· h1 , und damit wegen F1 = p1 · A :

(1') F1 = ρFl · g · h1 · A und auch p2 = ρFl ·g· h2 , und damit wegen F2 = p2 · A :

(2') F2 = ρFl · g · h2 · A

Ganz klar, weil h2 > h1 , wirkt in der größeren Tiefe h2 die größere Kraft F2 .

Für den Betrag der Auftriebskraft gilt dann: FA = F2 - F1= ρFl· g · h2 · A - ρFl · g · h1 · A = ρFl ·g · A · (h2 - h1). Hier wurden die gemeinsamen Faktoren ausgeklammert. h2 - h1 ist aber gerade die Höhe H des Zylinders. Wir haben also erhalten: FA = ρFl · g · A · H = ρFl · g · V = mFl · g . Der Index Fl zeigt es: Das ist die Gewichtskraft, die auf das vom Zylinder verdrängte Flüssigkeitsvolumen V wirkt, wie es behauptet wird.

Wenn du eine Auftriebskraft berechnen möchtest, musst du also herausfinden, welches Flüssigkeitsvolumen vom Körper verdrängt wird. Dann berechnest du dessen Masse mFl und daraus mit dem Ortsfaktor g die Gewichtskraft, die auf die vom Körper verdrängte Flüssigkeit wirkt. Sie ist von gleichem Betrag wie die Auftriebskraft. Aber: Nur in seltenen Fällen wirst du die Auftriebskraft aus der Differenz der Druckkräfte F2 und F1 bestimmen.

Musteraufgabe:

Ein Eisenquader (Dichte ρE = 7850 kg/m3) mit dem Volumen V = 2,0 dm3 taucht ganz in Wasser ein (Dichte ρFl = 1000 kg/m3). Berechne die Gewichtskraft, die auf ihn wirkt, und die scheinbare Gewichtskraft, wenn er ganz in das Wasser eingetaucht ist.

Geg.: ρE = 7850 kg/m3, ρFl = 1000 kg/m3 V = 2,0 dm3 = 0,0020 m3; (geschickte Leute wandeln gleich bei den gegebenen Größen in "vernünftige" Einheiten - hier m3 - um.

Ges.: FG und FG - FA

Lösung:

FG = mE · g = ρE · V · g = 7850 kg/m3 · 0,0020 m3· 10 N/kg = 7850 · 0,02 N = 157 N

(Sowohl im Nenner als auch im Zähler stehen m3und kg; damit lässt sich also kürzen).

Wenn der Eisenquader ganz in Wasser eingetaucht ist, gleicht das verdrängte Flüssigkeitsvolumen dem Quadervolumen V. Statt der Eisendichte ist jetzt die Dichte des Wassers zu berücksichtigen. Also:

FA = mFl · g = ρFl · V · g = 1000 kg/m3 · 0,0020 m3 · 10 N/kg = 20 N.

(Klar: 2 dm3 sind 2 Liter mit je 1 kg Masse, also erfahren sie bei uns ca. 20 N Gewichtskraft!)

Antwortsatz: Auf den Körper wirkt die Gewichtskraft 157 N, ganz eingetaucht aber nur die scheinbare Gewichtskraft von 137 N.

Genauso gibt es eine Auftriebskraft in einem Gas. Als Dichte ist jetzt die Dichte des umgebenden Gases einzusetzen. Wegen der kleineren Dichte ρ ist der Auftrieb in Luft i.A. deutlich geringer als in Flüssigkeiten.

Der Ball ließ sich so schwer unter Wasser drücken, weil er mit seinem großen Volumen viel Wasser verdrängte. Die Gewichtskraft auf dieses verdrängte Wasser hat gleichen Betrag wie die beträchtliche Auftriebskraft.

Wie tief taucht ein Körper in eine Flüssigkeit ein? Ein in eine Flüssigkeit eintauchender Körper (Höhe h) hat das Bestreben, Kräftegleichgewicht (KGG) zwischen der Gewichtskraft auf ihn und der Auftriebskraft zu erreichen. Evtl. taucht er nur teilweise in die Flüssigkeit ein (Eintauchtiefe H), gerade so weit, bis die Auftriebskraft auf die verdrängte Flüssigkeit der Gewichtskraft auf den Körper entspricht. Also (bei überall gleicher Querschnittsfläche A des Körpers):

ρFl ·g·A·H = ρK ·g·A·h

h ist da bei die Höhe des Körpers. Es folgt: H = h · ρK / ρFl

Aus der letzten Beziehung ergeben sich eine Reihe von Folgerungen (Abb. 10, 11, 12):

Abb. 10: Schweredruck von Luft verglichen mit dem von Wasser.

1. Falls ρK < ρFl wird auch H < h, d.h. der Körper taucht nur teilweise in die Flüssigkeit ein. KGG ist vorzeitig erreicht. Man sagt, der Körper schwimmt auf der Flüssigkeit.

2. Wenn ρK = ρFl schwebt der Körper in der Flüssigkeit. Er ist dann ganz von der Flüssigkeit bedeckt (h = H) und bleibt überall in der Flüssigkeit stehen, in jeder Tiefe.

3. Wenn ρK > ρFl , lässt sich KGG nicht mehr erzielen. Die Gewichtskraft auf den Körper überwiegt, der Körper sinkt in der Flüssigkeit zu Boden.

4. Wenn ρK < ρFl, und wenn der Körper vollständig eingetaucht ist, dann ist die Auftriebskraft von größerem Betrag als die Gewichtskraft (kein KGG). So entsteht eine Kraft, die den Körper noch oben zu bringen versucht: Der Körper steigt. Deswegen schwimmen tote Fische auf der Wasseroberfläche; durch die bei der Verwesung entstehenden Gase steigt ihr Volumen und das der verdrängten Flüssigkeit.

Abb. 11: Die Begriffe Schwimmen, Steigen, Schweben, Sinken in der Physik. Ein Fisch schwebt i.A. im Wasser!

In anderen Sprachen haben es Schüler etwas einfacher. Für das physikalische Schwimmen haben sie oft ein eigenes Wort, z.B. to float im Englischen oder flutuar im Portugiesischen im Unterschied zum sportlichen Schwimmen mit to swim bzw. nadar.

Nach dieser physikalischen Bezeichnungsweise schweben lebende Fische in der Regel im Wasser. Auf keinen Fall "schwimmen" sie in diesem Sinn, wie man umgangssprachlich sagt. Mit Hilfe der Schwimmblase (mit mehr oder weniger Luft) können sie ihre mittlere Dichte verändern und deshalb im Wasser steigen, schweben oder sinken. Bei Tauchbooten hat man das nachgeahmt. Durch Kammern, die geflutet werden können, oder aus denen mit Hilfe von Pressluft alles Wasser herausgepresst werden kann, lässt sich das scheinbare Gewicht des Tauchboots so verändern, dass seine mittlere Dichte geringfügig um die Dichte von Wasser veränderbar ist. Auf dem Auftrieb beruht auch das Prinzip eines Aräometers zur Dichtemessung (Abb. 7).

Schiffe schwimmen nur teilweise eingetaucht auf dem Wasser, weil sie durch ihren bauchigen Rumpf viel Wasser verdrängen. Deshalb entsteht eine große Auftriebskraft. Je schwerer sie beladen werden, desto tiefer tauchen sie, desto größer ist die Auftriebskraft, bis diese schließlich der gestiegenen Gewichtskraft das Gleichgewicht hält.

Abb. 12: Gasgefüllte Luftballons können steigen, weil sie bei relativ geringem Gewicht viel Luft verdrängen und deshalb eine Auftriebskraft in Luft erfahren, die die Gewichtskraft überschreitet.

Mit dem Brenner sorgt man für warme Luft, die sich ausdehnt und den Ballon bläht: mit dem zunehmenden Volumen steigt die Auftriebskraft. Wenn mit zunehmender Höhe die Dichte der äußeren Luft abnimmt, sinkt auch die Auftriebskraft: Es stellt sich schließlich KGG ein und die maximale Steighöhe ist erreicht. Wenn der Ballonfahrer Sandsäcke abwirft, sinkt die Gewichtskraft, und die Auftriebskraft reicht wieder aus um den Ballon weiter steigen zu lassen.

Musteraufgabe:

Ein Holzquader (Dichte ρK = 0,70 kg/dm3) mit einer Querschnittsfläche A = 60 cm2 und einer Höhe h = 5,0 cm schwimmt teilweise eingetaucht auf einer Wasseroberfläche. Wie tief taucht er ein (Eintauchtiefe H), wenn angenommen wird, dass er nicht kippt?

Geg.: ρK = 0,70 kg/dm3, ρFl = 1,0 kg/dm3 A = 60 cm2 h = 5,0 cm

Ges.: H

Lösung: Je tiefer der Holzquader in das Wasser eintaucht, desto größer ist die Auftriebskraft. Der Holzquader taucht so tief ein, bis KGG zwischen der Gewichtskraft auf ihn und der Auftriebskraft entstanden ist. Dann gilt also

ρFl ·g·A·H = ρK ·g·A·h

Nach Kürzen: H = ρK / ρFl . h = 0,70 kg/dm3 / 1,0 kg/dm3 . 5,0 cm = 3,5 cm

Antwortsatz: Der Holzquader taucht 3,5 cm tief in das Wasser ein, noch 1,5 cm von ihm sind nicht mit Wasser bedeckt.

Auch bei Flugzeugen ermöglicht eine Art von Auftriebskraft das Schweben in der Luft.

Diese ist aber von ganz anderer Art und hängt mit der Umströmung der Tragflächen durch den "Fahrtwind" zusammen ("dynamischer Auftrieb"). Deshalb ist die Form der Tragflächen hier so wichtig.


Aufgabe: Der Luftdruck auf Meereshöhe unter Normalbedingungen ist 1013 HPa. Passen dazu die Angaben von Abb. 10?

Aufgabe: In manchen Schulbüchern wird ein eindrucksvolles Experiment besprochen: Ein Blatt einer Zeitung wird auf der Tischplatte ausgebreitet. Zwischen Zeitung und Tischplatte wird ein Lineal gesteckt. Dann wird die Zeitung glatt gestrichen. Ein Handkanten- oder Hammerschlag auf das überstehende Ende des Lineals führt zum Bruch des Lineals, obwohl das scheinbar am anderen Ende nicht festgehalten wird. Man findet in verschiedenen Büchern 3 Erklärungen:

(1) Über der Zeitung herrscht der Luftdruck, der bei der großen Fläche des Zeitungsblatts zu einer sehr großen Kraft führt (bei p = 1000 HPa und 1 m2 Fläche rechnet man mit 100 000 N).

(2) Würde das Ende des Lineals hochschnellen, wobei es die Zeitung mitnimmt, müsste ein großes Luftvolumen verdrängt werden. Wirbel in der Luft und damit großer Luftwiderstand oder - nach einer anderen Erklärung - die Trägheit der zu verdrängenden Luft verhindern dieses Hochschnellen.

(3) Die Zeitung wird durch elektrische Kräfte auf der Tischplatte festgehalten. Dafür spricht ein besonders gutes Gelingen, wenn man das Zeitungspapier vorher bügelt und wenn der Tisch eine Kunststoffoberfläche hat. Auch am leisen Knistern verraten sich elektrische Ladungen, wenn man das Blatt vorsichtig anhebt.

Überlege, welche der Möglichkeiten dir einsichtig erscheint. Warum kommt Möglichkeit (1) überhaupt nicht in Frage?
